해양 또는 산업 프로젝트를 위한 유체 운송 시스템을 제작할 때 배관에 복잡한 라우팅이 필요한 경우가 많습니다. 알루미늄 파이프를 구부리면 시간이 절약되고 용접된 엘보 조인트가 필요하지 않아 잠재적인 누출 지점이 줄어듭니다. 그러나 제작업체에서 가장 원하지 않는 것은 CNC 벤더에서 파이프가 갈라졌거나, 주름졌거나, 구조적 무결성이 상실되었음을 알리는 큰 "팝" 소리를 듣는 것입니다.
많은 조달 관리자와 엔지니어가 "5086 H111 알루미늄은 쉽게 구부릴 수 있습니까?"라고 묻습니다. 압력을 가하면 균열이 발생합니까?
간단히 대답하자면 5086 H111 알루미늄 파이프는 기계적 한계를 이해한다면 최고의 해양{2}}굴곡용 재료-중 하나라는 것입니다. 재료가 너무 단단하면(예: H32 성질) 파손될 수 있습니다. O 성질과 같이 너무 부드러우면 시스템 압력으로 인해 붕괴되거나 파손될 수 있습니다.
이 기술 가이드에서 GNEE는5086 H111 알루미늄 파이프굽힘 가능성, 벽이 얇아지거나 갈라지는 것을 방지하는 방법을 설명하고 라우팅 프로젝트에서 부드러운 굽힘을 달성하기 위한 모범 사례를 공유합니다.
1. 5086 알루미늄 템퍼 및 굽힘 적합성
로터리 드로우 벤더에 재료를 로드하기 전에 이 빠른 참조 매트릭스를 사용하여 성형 공정 중 5086 알루미늄의 다양한 템퍼가 어떻게 작용하는지 이해하세요.
| 파이프 성미 | 일반 굽힘성 | 균열 위험 | 권장 최소 굽힘 반경(CLR) | 이상적인 엔지니어링 애플리케이션 |
| 5086 H111 | 훌륭한 | 낮은 | 2D에서 3D로 | 해양 연료 라인, 복잡한 유압 라우팅 및 유체 전달 시스템. |
| 5086 O(어닐링) | 뛰어난 | 매우 낮음 | 1.5D에서 2D로 | 성형성은 매우 뛰어나지만 고압 시스템에 대한 높은 항복 강도는 부족합니다.- |
| 5086 H32 / H116 | 공정한 사람부터 가난한 사람까지 | 높은 | >4D에서 5D로 | 직선형 구조 부품, 보트 선체, -굴곡되지 않은 하중-지탱 프레임. |
벤딩 작업에 적합한 5086 H111 알루미늄 파이프를 구입하려면 지금 GNEE 엔지니어에게 문의하세요.
2. 5086 H111 알루미늄 파이프가 굽힘에 이상적인 이유는 무엇입니까?
5086 H111이 벤딩 머신에서 왜 그렇게 잘 작동하는지 이해하려면 금속공학을 살펴봐야 합니다.
알루미늄 합금 5086에는 3.5%~4.5%의 마그네슘이 함유되어 있어 기본 강도가 뛰어나고 해수 내식성이 뛰어납니다. 그러나 성질은 금속이 기계적 응력 하에서 어떻게 행동하는지를 결정합니다.

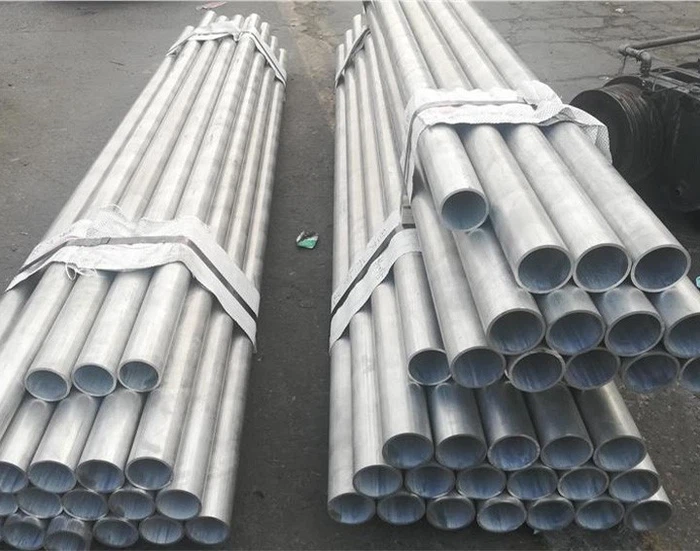

5086 H111 설명
조달 과정에서 흔히 저지르는 실수는 단단한 굴곡이 필요한 시스템을 위해 5086-H32 파이프를 주문하는 것입니다. H32는 변형 경화되고 안정화되었습니다. 너무 뻣뻣합니다. 벤딩 다이 위로 늘어나면 외벽은 최대 인장 강도를 초과하여 끊어집니다.
반대로, "O"(완전히 어닐링된) 템퍼는 구부러지기 매우 쉽지만 작동하는 유압 시스템의 내부 압력을 처리하기에는 너무 부드러울 수 있습니다.
H111 성격이 빛나는 곳입니다. H111 조건에서 알루미늄 파이프는 성형 공정(예: 압출) 중에 약간의 변형 경화를 겪었지만 높은 수준의 연성을 유지합니다.
- 높은 신장률: 5086 H111의 신장률은 일반적으로 11%에서 17% 사이입니다. 이는 금속이 찢어지지 않고 구부러진 부분(엑스트라도스)의 바깥쪽을 따라 상당히 늘어날 수 있음을 의미합니다.
- 충분한 항복 강도: 올바른 툴링을 사용하는 경우 굽힘 중에 파이프가 편평해지는(타원형) 것을 방지할 만큼 충분한 구조적 강성을 유지합니다.
주요 조선소에 공급한 경험에 따르면 복잡한 배관 청사진을 H32에서 5086 H111 알루미늄 파이프로 전환하면 CNC 벤더의 자재 스크랩 비율이 최대 90%까지 줄어듭니다.
3. 균열 없이 5086 H111 알루미늄 파이프를 구부리는 방법
굽힘에 가장 적합한 알루미늄 합금을 사용하더라도 부적절한 기술로 인해 재료가 손상될 수 있습니다. 속이 빈 파이프를 구부리는 것은 단단한 막대를 구부리는 것보다 훨씬 더 어렵습니다. 파이프를 구부리면 외벽이 늘어나 얇아지고, 내벽은 압축되어 주름이 생깁니다.
5086 H111을 안전하게 구부리는 엔지니어링 모범 사례는 다음과 같습니다.
1. 최소 굽힘 반경을 준수하십시오(2D에서 3D 규칙).
가장 중요한 요소는 CLR(중심선 반경)입니다. 5086 H111 알루미늄 파이프의 경우 안전한 최소 굽힘 반경은 일반적으로 2D ~ 3D입니다.
- 이것은 무엇을 의미합니까? 파이프의 외부 직경(OD)이 50mm인 경우 2D 굽힘 반경은 곡선의 반경이 100mm임을 의미합니다.
- 이 합금에 1D 굽힘(반경 50mm)을 시도하면 외부 벽이 심하게 얇아지거나 미세-균열이 발생하여 파이프의 압력 등급이 손상될 것이 거의 확실합니다.
2. 적절한 툴링 사용: 맨드릴 및 와이퍼 다이
단단한 굴곡(3D 이하의 모든 것) 또는 벽이 얇은-파이프의 경우 단순히 표준 프레스 벤더를 사용할 수 없습니다. 내부 및 외부 지지대가 장착된 CNC 로터리 드로우 벤더를 사용해야 합니다.
- 내부 맨드릴(Internal Mandrel) : 굴곡 시 파이프 내부에 삽입되어 벽을 지지하고 파이프가 무너지거나 원형(타원형)에서 벗어나는 것을 방지하는 도구입니다.
- 와이퍼 다이(Wiper Die): 압축된 알루미늄의 주름을 방지하기 위해 내부 곡선(인트라도스)에 배치됩니다.
3. 스프링백 계정
모든 알루미늄 합금은 압력이 해제된 후 금속이 약간 구부러지는 경향인 '스프링백'-을 나타냅니다. 5086 H111은 변형 경화 정도가 있기 때문에 완전히 어닐링된 O{4}}템퍼 파이프보다 약간 더 튀어 나옵니다. CNC 작업자는 최종 목표 각도를 달성하기 위해 파이프를 몇도 정도 과도하게 구부려야 합니다.
4. 굽힘이 알루미늄 파이프의 강도와 용접성에 미치는 영향
파이프라인 설계자의 빈번한 관심사는 "5086 알루미늄을 구부리면 강도가 감소하거나 용접 능력이 손상됩니까?"입니다.
포스트-굴곡 강도
기계적으로 굽힘은 굽힘 위치에 국부적인 "가공 경화"(냉간 가공)를 유발합니다. 곡선 외부의 금속은 늘어나서 실제로 파이프의 직선 부분보다 약간 더 단단해지고 강해집니다. 따라서 벽 감육이 시스템 압력의 허용 엔지니어링 공차 내에 유지된다면 굽힘으로 인해 5086 H111 파이프가 약화되지 않습니다.
우수한 용접성
5086은 -열처리-되지 않는 합금이기 때문에 굽힘으로 인한 기계적 응력으로 인해 복잡한 열처리된 미세구조가 파괴되지 않습니다(6061-T6와 달리).-
굽힘 후에도 5086 H111 알루미늄 파이프는 뛰어난 용접성을 유지합니다. ER5356 필러 와이어를 사용하는 표준 TIG 또는 MIG 프로세스를 사용하여 굽은 파이프 세그먼트를 플랜지, 격벽 또는 직선 배관에 원활하게 용접할 수 있습니다. 사후-굽힘이나 사후-용접 열처리가 필요하지 않습니다.
5. 소스 벤드-GNEE의 Ready 5086 H111 알루미늄 파이프
파이프 균열 및 압력 테스트 실패로 인한 비용 손실을 방지하세요. 유체 라우팅 프로젝트의 성공은 신뢰할 수 있는 제조업체로부터 올바른 재료 특성을 확보하는 것에서 시작됩니다.
해양 및 산업용 알루미늄의 선도적인 공급업체인 GNEE는 다음을 제공합니다.
- 인증된 5086 H111 알루미늄 파이프: 최적의 굽힘성과 신장성을 보장하기 위해 특별히 압출 및 강화되었습니다.
- 엄격한 치수 공차: 일관된 벽 두께는 CNC 벤딩 머신의 예측 가능한 동작을 보장합니다.
- 해양 규정 준수: ASTM B241 및 국제 분류 협회 표준을 충족하는 재료입니다.
- 맞춤형 크기 조정: 정확한 유압 또는 연료 라인 청사진과 일치하도록 다양한 외경 및 벽 두께로 제공됩니다.
5086 H111 알루미늄 파이프 소싱에 대한 무료 견적과 전문가 조언을 받으려면 지금 GNEE에 문의하세요.
