야금 공장용으로 전도성이 높은 전기 재료를 소싱하는 경우-배전 시스템이 작업의 핵심이라는 것을 알고 계실 것입니다. 철강 공장 용광로에서는 엄청난 양의 전류(보통 킬로{2}}암페어 수준)를 안전하고 효율적으로 전달하는 것이 중요합니다.
오늘날 1060 및 1070 알루미늄 부스바 플레이트는 철강 공장 배전을 위한 표준 선택이 되었습니다. 이 제품은 기존 구리 버스바에 비해 높은 전기 전도성, 뛰어난 열 방출 및 상당한 비용 절감의 탁월한 균형을 제공합니다.
이 종합 가이드에서 GNEE는 1060 및 1070 전도성 알루미늄 플레이트에 대한 직접적인 기술 데이터, 권장 치수, 엔지니어링 애플리케이션 및 가격 논리를 제공합니다. 우리는 귀하가 올바른 구매 결정을 내리는 데 필요한 사실에만 엄격하게 초점을 맞춥니다.
철강 용광로에서 1060 1070 알루미늄 판을 사용하는 이유
알루미늄 부스바는 전력을 전송하고 분배하는 데 사용되는 견고한- 전도성 금속 스트립 또는 플레이트입니다. 철강 제조에서 대형-산업용 전기로는 이러한 버스바를 사용하여 전원을 용융 전극에 연결합니다.
철강공장 환경은 혹독합니다. 여기에는 극심한 열, 높은 먼지 수준, 지속적인 무거운 전기 부하가 포함됩니다. 배전 자재는 신뢰할 수 있어야 합니다. 전기로(EAF)와 래들로(LF)에서 1060 및 1070 알루미늄 플레이트가 사용되는 정확한 위치와 이유는 다음과 같습니다.
- 변압기와 용광로 연결:전기 아크로는 고철을 녹이기 위해 막대한 양의 에너지가 필요합니다. 알루미늄 버스바는 주 변압기에서 용광로 시스템으로 높은 전류를 직접 전달합니다.. 1060 알루미늄은 낮은 전기 저항을 제공하여 전송 중 에너지 손실을 최소한으로 유지합니다.
- 정류기 버스 시스템:직류(DC) 전기로의 경우 정류기는 AC를 DC로 변환합니다. 정류기 버스 시스템에는 전도성이 매우 균일한 재료가 필요합니다.{1}} 순도 99.7%의 알루미늄은 엄격한 전압 안정성을 유지하기 위해 여기에서 종종 선택됩니다.
- 전극 팔 도체:버스바는 전극 암을 따라 흐르며 전류를 흑연 전극에 직접 전달합니다. 용광로 지붕 근처는 매우 뜨겁기 때문에 알루미늄의 우수한 열 전도성은 다른 많은 금속보다 더 빨리 열을 방출하여 부스바가 과열되어 녹는 것을 방지합니다.
전기로 전력 시스템을 업그레이드하고 신뢰할 수 있는 알루미늄 버스바 공급업체를 찾고 계십니까? 지금 GNEE 엔지니어에게 시스템의 현재 용량을 문의하시면 프로젝트에 가장 효율적인 버스바 합금과 크기를 추천해 드립니다.
1060 대 1070 대 구리
알루미늄 버스바 속성 표
| 속성/매개변수 | 1060 알루미늄 플레이트 | 1070 알루미늄 플레이트 |
| 알루미늄 순도 | 99.6% 이상 | 99.7% 이상 |
| 전기 전도도 | ~ 61% IACS | ~ 62% - 63% IACS |
| 전기 저항력 | ~ 0.028Ω·mm²/m | ~ 0.027Ω·mm²/m |
| 인장강도 | 60~95MPa | 60~95MPa |
| 연장 | 25% 이상 | 25% 이상 |
| 밀도 | 2.7g/cm3 | 2.7g/cm3 |
| 용접성 | 훌륭한 | 훌륭한 |
구리를 알루미늄으로 대체하는 이유는 무엇입니까?
| 재료 | 전도도(% IACS) | 무게(밀도) | 비용 수준 | 최고의 사용 사례 |
| 1060 알루미늄 | 61% | 2.7g/cm³(가벼움) | 낮은 | 표준 퍼니스 전력선; 최고의 비용-성능. |
| 1070 알루미늄 | 62-63% | 2.7g/cm³(가벼움) | 낮음-보통 | 최대 전도성이 요구되는 정류기 시스템. |
| C1100 구리 | 100% | 8.9g/cm³(무거움) | 매우 높음 | 볼륨을 최소화해야 하는 공간-제한 구역. |
엔지니어링 현실:
구리는 전도성이 더 높은 반면, 알루미늄은 약 3배 더 가볍습니다. 정확히 동일한 양의 전류를 전달하려면 알루미늄 버스바가 구리 버스바보다 더 큰 단면적을 가져야 합니다.- 크기가 더 크더라도 알루미늄 부스바는 구리에 비해 무게가 약 50% 가벼우며 비용도 훨씬 저렴합니다. 이러한 무게 감소로 인해 공장의 지지 브래킷과 퍼니스 전극 암에 물리적인 스트레스가 줄어듭니다.
구리에서 1060 알루미늄 버스바로 전환하여 얼마나 많은 비용을 절약할 수 있는지 정확히 계산하고 싶으십니까? 현재 구리 버스바 치수를 보내주시면 GNEE에서 무료 재료 변환 데이터 테이블과 비용 비교를 제공해 드립니다.
1060-H22 알루미늄 및 1070-H22 알루미늄 합금 구성
| 요소 | 1060-H22 알루미늄 | 1070-H22 알루미늄 |
| 알루미늄(Al), % | 99.6~100 | 99.7~100 |
| 구리(Cu), % | 0~0.050 | 0~0.040 |
| 철(Fe), % | 0~0.35 | 0~0.25 |
| 마그네슘(Mg), % | 0~0.030 | 0~0.030 |
| 망간(Mn), % | 0~0.030 | 0~0.030 |
| 실리콘(Si), % | 0~0.25 | 0~0.2 |
| 티타늄(Ti), % | 0~0.030 | 0~0.030 |
| 바나듐(V), % | 0~0.050 | 0~0.050 |
| 아연(Zn), % | 0~0.050 | 0~0.040 |
| 잔차, % | 0 | 0~0.030 |

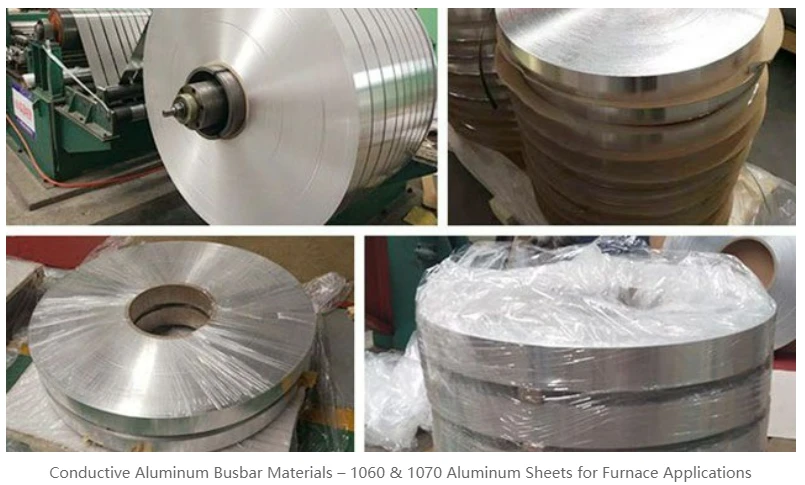

전도성 알루미늄 버스바 사양 1060 1070
| 합금 | 성미 | 두께(mm) | 폭(mm) | 길이(mm) | 용도 |
| 1060 알루미늄 판 | F,O, H111, H112 | 10-400 | 100-2500 | 400-15000 | 알루미늄 버스바, 배터리 소프트 커넥터, 라디에이터, 충전 파일, 포지티브 및 네거티브 수평 알루미늄 버스바, 네거티브 상부 알루미늄 버스바 등 |
| 1070 알루미늄 판 | |||||
| 표준 | 국가 표준, 미국 표준, 유럽 표준, 러시아 표준, 일본 표준 등 | ||||
퍼니스에 권장되는 버스바 크기
일반적인 크기 권장 사항
| 용광로 시스템 수준 | 두께(mm) | 폭(mm) | 길이(mm) |
| 작은 전류 분배 | 5 – 10mm | 50 – 150mm | 6000mm 이하 |
| 중형 EAF / LF 시스템 | 10 – 30mm | 100 – 300mm | 8000mm 이하 |
| 고전류-현재 EAF 시스템 | 30 – 80mm | 200 – 500mm | 12000mm 이하 |
공차 및 표면 제어
GNEE 제조 공차
| 매개변수 | 표준 공차 한계 |
| 두께 공차 | ± 0.05mm ~ ± 0.2mm |
| 폭 공차 | ± 0.5mm ~ ± 1.0mm |
| 평탄 | 미터당 3mm 이하 |
| 길이 공차 | ± 2mm |
표면 처리 옵션
완벽한 전기적 접촉을 보장하려면 버스바 표면이 깨끗해야 합니다.
- 밀 마감:표준 공장 압연 마감. 매끄럽고 오일-이 없으며 전도성이 뛰어납니다. 대부분의 철강 공장은 밀 마감재를 직접 구매합니다.
- 브러시 마감:무거운 조인트 플레이트를 함께 볼트로 체결할 때 일부 엔지니어가 그립을 선호하는 아주 약간의 질감을 만듭니다.
- 산화 청소:배송 직전에 천연 미세 산화물 층을 제거하기 위한 화학적 세척을 통해 설치 시 접촉 저항이 절대적으로 최저 수준이 되도록 보장합니다.
샘플 플레이트를 구하고 자체 시설에서 표면 평탄도와 전도성을 테스트하려면 GNEE에 문의하세요.
품질 테스트 및 수출 포장
GNEE는 ASTM B209, EN 485 및 GB/T 3880을 포함한 국제 생산 표준을 따릅니다.

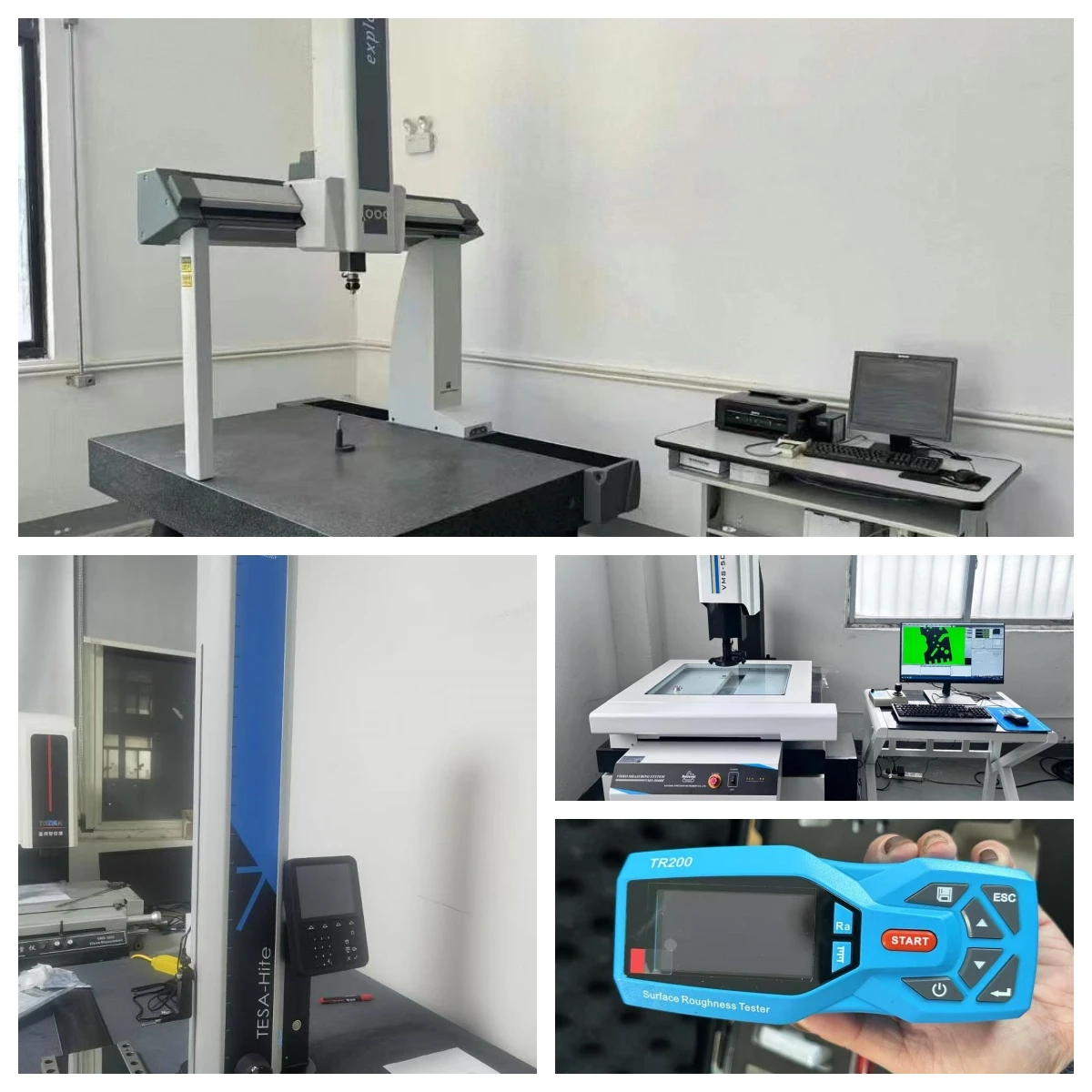

필수검사 프로세스
1060 또는 1070 알루미늄 부스바는 공장에서 출고되기 전에 엄격한 테스트 프로토콜을 거칩니다.
- 화학 성분 분석: 알루미늄 순도가 정확히 99.6%(1060) 이상 또는 99.7%(1070) 이상인지 확인합니다.
- 전기 전도도 테스트: IACS 비율을 테스트하여 배전 요구 사항을 충족하는지 확인합니다.
- 초음파 검사(UT): 두꺼운 판(예: 30mm 이상)의 경우 초음파 음파를 사용하여 금속 내부를 검사합니다. 이를 통해 전기 흐름을 차단할 수 있는 내부 에어 포켓, 균열 또는 결함이 없도록 보장합니다.
- 기계적 테스트: 설치 중에 금속을 뚫거나 구부릴 때 금속이 깨지지 않도록 인장 강도와 신율을 확인합니다.
고강도-수출 포장
- 수분 보호: GNEE는 모든 알루미늄 판을 방수 플라스틱 필름과 수분을 흡수하는-크래프트 지로 단단히 포장합니다.
- 물리적 보호: 우리는 모든 플레이트 사이에 긁힘 방지 종이를-붙였습니다. 무겁고 두꺼운 부스바의 경우 견고한 금속 모서리 보호 장치를 설치합니다.
- 팔레타이징: 배송 컨테이너 내부에서 파손되지 않고 수 톤의 무게를 지탱할 수 있도록 설계된 튼튼한-목재 팔레트에 모든 것이 단단히 묶여 있습니다.
SMM 가격 논리
GNEE 가격 공식:
최종 가격=SMM 알루미늄 잉곳 가격 + 처리 수수료
- SMM 알루미늄 가격: 상하이 금속 시장(SMM)에서 알루미늄 원괴의 일일 시장 가격입니다. 이 기본 가격은 매일 오르락내리락합니다.
- 처리 수수료: 알루미늄을 녹이고, 주조하고, 두꺼운 판으로 압연하고, 정확한 크기로 절단하고, 테스트하고, 포장하는 비용이 포함됩니다. 1060 및 1070 버스바의 경우 처리 비용은 일반적으로 플레이트의 두께나 너비에 따라 톤당 USD 300~USD 800입니다.
SMM 가격은 매일 변동되기 때문에 가격을 확인하는 가장 정확한 방법은 정확한 사이즈 목록을 보내고 이번 주에 유효한 견적을 요청하는 것입니다.
GNEE는 오늘의 실시간 SMM 알루미늄 잉곳 가격을 기준으로 공식 견적을 제공합니다.
버스바 공급업체로 GNEE를 선택하는 이유는 무엇입니까?
- 다중-크기 및 혼합-사양 주문: 용광로 전력 시스템을 구축하려면 다양한 크기의 버스바가 필요합니다. 변압기에는 두꺼운 판이 필요하고 제어판에는 더 작은 스트립이 필요합니다. GNEE는 혼합 주문을 허용합니다. 단 하나의 크기로 10톤을 구입할 필요는 없습니다. 우리는 하나의 컨테이너에 필요한 모든 다양한 크기를 절단하여 공급할 것입니다.
- 데이터-중심 의사결정: 우리는 단지 금속만 판매하는 것이 아닙니다. 우리는 엔지니어링 지원을 제공합니다. 1060을 6101 알루미늄(더 강하지만 전도성이 낮음)과 비교해야 하는 경우, 귀하의 엔지니어링 팀이 즉시 올바른 선택을 할 수 있도록 명확하고 정확한 데이터 테이블을 보내드립니다.
- 글로벌 수출 경험: 우리는 인도, 동남아시아, 중동 및 남미 전역에 걸쳐 중금속 플랜트 및 배전 프로젝트에 수년간 공급한 경험을 보유하고 있습니다. 우리는 귀하의 기술 표준과 수입 통관 요구 사항을 이해합니다.
제철소 용광로를 설계하거나 유지 관리할 때 배전 시스템의 효율성은 운영 비용에 직접적인 영향을 미칩니다.. 1060 1070 전도성 알루미늄 플레이트는 초저 전기 저항, 우수한 열 방출 및 경량 설치의 완벽한 조합을 제공합니다.-
엄격한 공차와 국제 테스트 표준을 이해하는 숙련된 공급업체와 협력하면 제련 작업에 안전하고 중단 없는 전원 공급을 보장할 수 있습니다.
귀하의 크기 요구 사항을 지금 GNEE에 이메일로 보내주십시오. 당사의 기술팀은 포괄적인 데이터 비교표와 가장 경쟁력 있는 SMM-기반 가격을 포함하여 24시간 이내에 답변해 드릴 것입니다.
